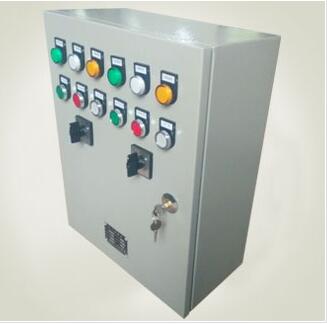

DXZ系列人防双连杆电动密闭阀控制箱原理主电路配合密闭电动阀装置构成完整的控制回路，主要有断路器 接触器 按钮 指示灯 电磁继电器 等电气元件构成，通过电机正反转的原理来控制密闭阀的打开和关闭，正常情况下，接好电源，合上断路器，这时电源指示灯亮，按下开阀按钮，密闭阀打开，开阀指示灯亮 ，按下停止按钮，密闭阀停止运行，按下关阀按钮，密闭阀关闭，关阀指示灯亮。

　　人防双连杆电动密闭阀控制箱安装与调试

　　1.将控制箱固定在墙上或者支架上。

　　2.把三相电源方别接在控制箱的L1L2L3 N 端子上。

　　3.分别按下开.关.停按钮检查空载运行是否正常。

　　4.按控制箱电气原理图和电动装置接线图，用电缆按对应的端子号把控制箱和电动装置的端子连接起来。

　　5.再次按下开.关.停按钮，仔细观察电动密闭阀运行，如果运行正常，接下投入使用即可。
