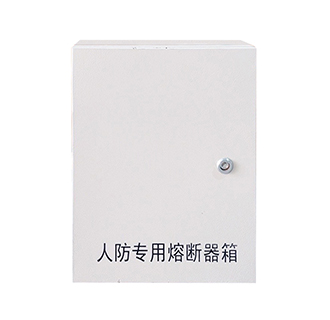

DRDX型人防熔断器箱是我公司按照《防空地下室电气设备安装》的图集的标准设计生产的，主要安装在各类建筑物的人防地下室、人防指挥工程、地下隐蔽设施及坑道、普通人防工程地下室的防护密闭门外走廊、楼梯口的专用人防设备。常见电压为AC220V，额定电流由系统设备总数量和总功率来决定，常见箱体尺寸为宽300mm，高400mm，深140mm，其他特殊电压也可订做。

工作原理：在战时情况下，人防地下室的照明线路发生短路时，熔断器箱里面的电铃就会发出响声，能够起到一种警示作用。

人防熔断器箱在电气图纸中的电气符号为：

可以保护其下一级的照明用电的正常运行，当照明线路发生短路、或者总电流超过设计的额定电流时，熔芯会自动熔断，不会影响到上级用电设备的正常工作。

熔芯在熔断的同时，熔断器箱内置的警铃就会立马发出警报，方便值班人员快速找到故障点及时进行维修处理。

工作电压：AC220V（±10%），频率50Hz(±5%)，DC36V，DC24V，DC12V等

控制电流：根据用电设备的数量来决定，通常有3A，6A，10A

环境温度：-20℃~60℃

相对湿度：5%~70%

根据设计平面图上所标注的位置进行安装，进线接电源，出线接需要保护的负载。外壳接地端子必须可靠接地。

采用明装方式安装，箱体下沿距离地面1.2-1.5米。

1.根据需要保护的设备的特性，确认所需的控制保护电压。

2.根据负载数量及功率，计算出系统的额定电流，确定熔芯的型号。

3.报警分为警铃及声光报警两种形式可供选择。

4.选型时必须明确箱体的规格与材质，表面处理要求，环境的温度、湿度，防护等级。
